Mối nối dây cáp – thực hiện chắc chắn và dễ kiểm tra

Trong hệ thống điện, dù là ở quy mô gia đình hay công nghiệp, các mối nối dây cáp đóng vai trò vô cùng quan trọng. Một mối nối chắc chắn không chỉ đảm bảo dòng điện được truyền tải liên tục, ổn định mà còn là yếu tố then chốt quyết định đến sự an toàn của toàn bộ hệ thống và người sử dụng. Ngược lại, những mối nối lỏng lẻo, kém chất lượng có thể dẫn đến nhiều hậu quả nghiêm trọng như chập cháy, hư hỏng thiết bị hoặc thậm chí là nguy hiểm đến tính mạng. Bài viết này sẽ cùng bạn tìm hiểu sâu về kỹ thuật thực hiện mối nối dây cáp sao cho vừa chắc chắn, vừa dễ dàng kiểm tra, giúp bạn tự tin hơn trong việc xử lý các vấn đề liên quan đến điện.

Tại sao mối nối dây cáp chắc chắn là yếu tố then chốt?

Một mối nối dây cáp được thực hiện đúng kỹ thuật và chắc chắn mang lại nhiều lợi ích không thể phủ nhận. Đầu tiên và quan trọng nhất là an toàn. Mối nối lỏng lẻo có thể tạo ra điện trở tiếp xúc cao, gây phát nóng, làm chảy vỏ cách điện và dẫn đến chập điện, hỏa hoạn. Đặc biệt, trong các hệ thống thiết bị điện công nghiệp, nơi dòng điện lớn và cường độ làm việc cao, nguy cơ này càng trở nên nghiêm trọng hơn.

Thứ hai, mối nối chắc chắn đảm bảo hiệu suất truyền tải điện. Khi điện trở tiếp xúc ở mức thấp nhất, tổn thất năng lượng sẽ giảm, giúp tiết kiệm điện năng và kéo dài tuổi thọ của dây cáp điện cũng như các thiết bị điện khác. Sự ổn định này đặc biệt cần thiết cho các thiết bị nhạy cảm như PLC, biến tần, hoặc các hệ thống cần nguồn điện liên tục.

Cuối cùng, một mối nối dễ kiểm tra cho phép bạn nhanh chóng phát hiện và khắc phục sự cố, giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì. Điều này đặc biệt có giá trị trong việc bảo dưỡng các tủ điện hay hệ thống phức tạp.

Các nguyên tắc vàng cho mối nối dây cáp an toàn và hiệu quả

Để tạo ra một mối nối chất lượng, bạn cần tuân thủ một số nguyên tắc cơ bản sau:

• Làm sạch: Dây dẫn phải được làm sạch hoàn toàn khỏi lớp cách điện, dầu mỡ, bụi bẩn hoặc bất kỳ tạp chất nào có thể cản trở sự tiếp xúc điện.
• Tiếp xúc tốt: Đảm bảo các sợi dây dẫn tiếp xúc với nhau trên một diện tích đủ lớn, không bị lỏng lẻo hay chỉ tiếp xúc ở một điểm nhỏ.
• Cơ khí bền vững: Mối nối phải có khả năng chịu được lực kéo, uốn mà không bị tuột hay biến dạng. Đây là yếu tố quan trọng để đảm bảo tính chắc chắn.
• Cách điện hoàn hảo: Sau khi nối, mối nối phải được cách điện cẩn thận bằng băng keo điện chuyên dụng hoặc ống co nhiệt, đảm bảo không có nguy cơ chạm chập với các dây khác hoặc vỏ thiết bị.
• Phù hợp với môi trường: Tùy thuộc vào môi trường sử dụng (khô ráo, ẩm ướt, nhiệt độ cao, hóa chất), cần chọn vật liệu nối và cách điện phù hợp để đảm bảo độ bền và an toàn lâu dài.

Chuẩn bị dụng cụ và vật tư cần thiết

Việc chuẩn bị đầy đủ dụng cụ và vật tư là bước đầu tiên để thực hiện mối nối đạt chuẩn:

• Kìm tuốt dây (kìm tút): Dùng để loại bỏ lớp vỏ cách điện một cách chính xác mà không làm hỏng lõi dây.
• Kìm cắt dây: Để cắt dây cáp gọn gàng, đúng độ dài.
• Kìm điện (kìm tổng hợp): Dùng để xoắn, uốn và kẹp dây.
• Dao điện (nếu cần): Đối với cáp có vỏ bọc dày hoặc nhiều lớp.
• Băng keo điện chuyên dụng: Đảm bảo khả năng cách điện cao và chịu nhiệt tốt. Có nhiều loại như băng keo vải, băng keo PVC, băng keo tự dính cao su.
• Ống co nhiệt (nếu có): Cung cấp lớp cách điện và bảo vệ cơ học chắc chắn hơn băng keo thông thường.
• Mối nối cos (terminal lugs): Dùng cho các kết nối cần độ bền cơ khí và điện cao, đặc biệt khi nối vào các thiết bị như aptomat, contactor.
• Bật lửa hoặc súng nhiệt (cho ống co nhiệt): Để làm co ống nhiệt.
• Đồng hồ vạn năng (để kiểm tra): Đo điện trở, thông mạch sau khi nối.

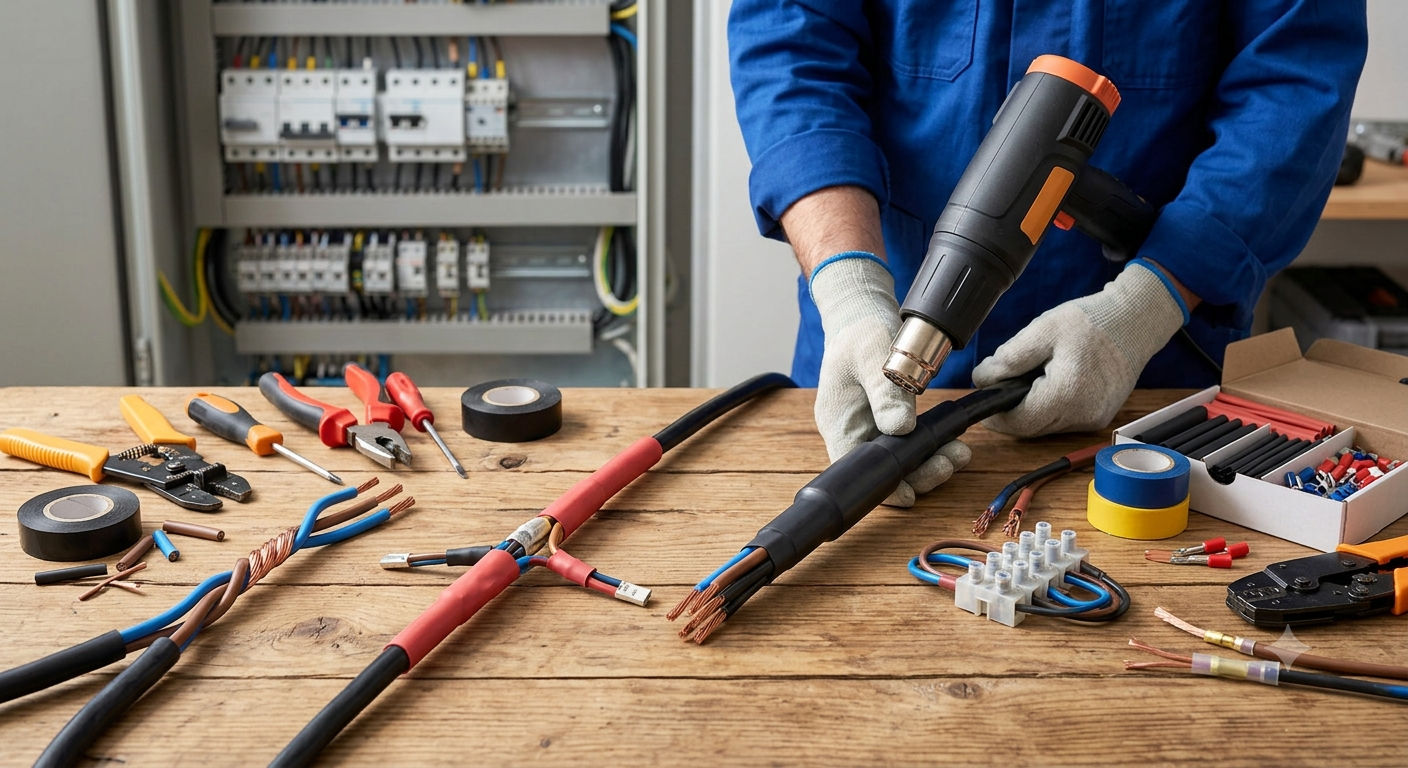

Các loại mối nối dây cáp phổ biến và hướng dẫn thực hiện

1. Mối nối thẳng (mối nối nối tiếp)

Đây là loại mối nối được dùng để nối dài hai đoạn dây cáp. Bạn có thể áp dụng cho cả dây lõi đơn và đa sợi.

1. Tuốt vỏ cách điện: Tuốt khoảng 3-5cm vỏ cách điện ở mỗi đầu dây cần nối. Đảm bảo phần lõi đồng sáng bóng, không bị xây xước.
2. Xoắn lõi: Đặt hai lõi dây song song, sau đó xoắn chặt chúng lại với nhau theo chiều kim đồng hồ. Bắt đầu từ điểm giao nhau và xoắn đều ra hai phía. Đảm bảo các vòng xoắn khít, đều và không có khe hở.
3. Uốn và kẹp: Dùng kìm uốn phần lõi đã xoắn thành hình móc câu hoặc chữ U nhỏ để tăng độ chắc chắn cơ học. Kẹp chặt bằng kìm để mối nối không bị bung.
4. Cách điện: Quấn băng keo điện chặt chẽ, bắt đầu từ phần vỏ cách điện của một dây, phủ kín toàn bộ phần lõi trần và chồng lên phần vỏ cách điện của dây còn lại. Đảm bảo không có khoảng trống nào bị hở. Nếu dùng ống co nhiệt, luồn ống trước khi xoắn và sau đó dùng súng nhiệt để làm co.

2. Mối nối rẽ (mối nối phân nhánh)

Mối nối này dùng để lấy một nhánh dây từ một dây chính mà không cắt đứt dây chính.

1. Tuốt vỏ dây nhánh và dây chính: Tuốt khoảng 3-5cm vỏ cách điện ở đầu dây nhánh. Đối với dây chính, chỉ cần tuốt một đoạn vỏ khoảng 2-3cm ở vị trí cần rẽ, không cắt đứt lõi dây chính.
2. Xoắn dây nhánh vào dây chính: Dùng đầu dây nhánh đã tuốt vỏ, quấn chặt quanh phần lõi trần của dây chính theo chiều kim đồng hồ, sao cho các vòng quấn khít và đều. Cố gắng tạo ra nhiều vòng quấn nhất có thể để tăng diện tích tiếp xúc.
3. Kẹp chặt và cố định: Sau khi quấn, dùng kìm kẹp chặt các vòng quấn để đảm bảo dây nhánh không bị lỏng. Bạn có thể uốn nhẹ phần đầu dây nhánh còn thừa vào sát dây chính để tránh bị vướng.
4. Cách điện: Quấn băng keo điện hoặc dùng ống co nhiệt để cách điện toàn bộ mối nối.

3. Mối nối kiểu T

Đây là một dạng đặc biệt của mối nối rẽ, thường được dùng khi cần một mối nối chắc chắn hơn và ít bị ảnh hưởng bởi lực kéo.

1. Tuốt vỏ dây: Tuốt vỏ dây nhánh khoảng 5-7cm. Dây chính tuốt khoảng 3-4cm ở giữa, sau đó tách đôi các sợi lõi đồng (nếu là dây đa sợi) hoặc tạo một khoảng hở nhỏ nếu là dây lõi đơn.
2. Luồn và xoắn: Luồn dây nhánh qua khoảng hở của dây chính (hoặc qua giữa các sợi đã tách). Sau đó, chia đôi các sợi dây nhánh và quấn ngược chiều nhau qua hai phần của dây chính. Các vòng quấn phải khít và chặt.
3. Kẹp và cố định: Dùng kìm kẹp chặt các vòng quấn. Kiểm tra để đảm bảo không có sợi nào bị lỏng.
4. Cách điện: Cách điện cẩn thận bằng băng keo hoặc ống co nhiệt.

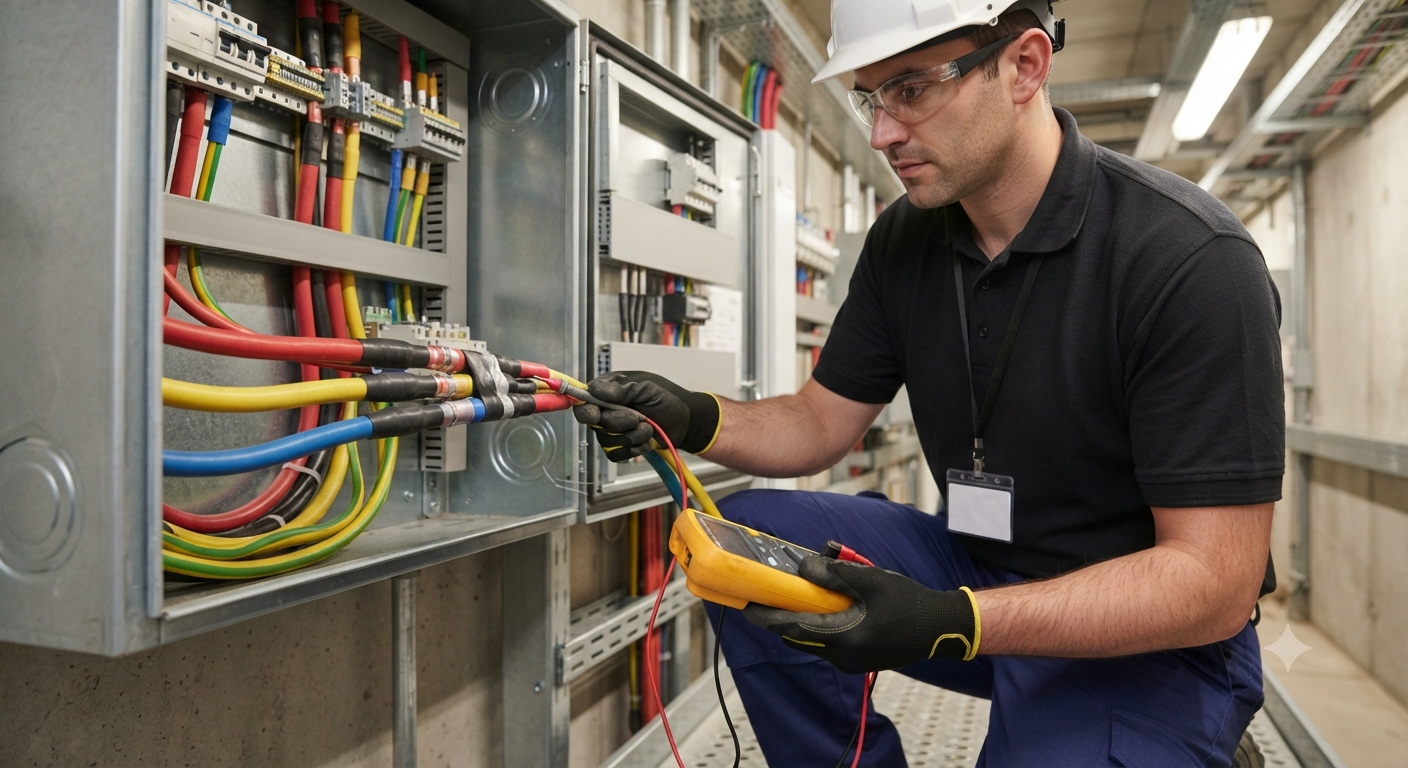

Kiểm tra chất lượng mối nối dây cáp – Đảm bảo an toàn tuyệt đối

Sau khi hoàn tất việc nối dây, bước kiểm tra là không thể bỏ qua để đảm bảo mối nối chắc chắn và an toàn. Bạn cần kiểm tra các điểm sau:

• Kiểm tra cơ học: Dùng tay kéo nhẹ hoặc lắc mối nối. Mối nối đạt chuẩn phải không bị lung lay, lỏng lẻo hay phát ra tiếng kêu. Nó phải có độ chắc chắn gần như một đoạn dây không nối.
• Kiểm tra điện trở (đối với kỹ thuật viên): Sử dụng đồng hồ vạn năng ở chế độ đo điện trở (ohm) để kiểm tra điện trở giữa hai đầu dây ở hai phía của mối nối. Mối nối tốt có điện trở rất thấp, gần như bằng 0. Điện trở cao là dấu hiệu của tiếp xúc kém.
• Kiểm tra cách điện: Đảm bảo lớp băng keo hoặc ống co nhiệt đã phủ kín hoàn toàn phần lõi trần, không bị hở, rách hay bong tróc. Sử dụng thiết bị đo cách điện (megohmmeter) nếu có thể để kiểm tra độ bền cách điện của mối nối, đặc biệt quan trọng trong các ứng dụng thiết bị điện dân dụng và công nghiệp.
• Kiểm tra nhiệt độ (sau khi vận hành): Sau một thời gian ngắn vận hành (nếu có thể), kiểm tra nhiệt độ của mối nối bằng tay (cẩn thận) hoặc súng đo nhiệt độ hồng ngoại. Mối nối đạt chuẩn sẽ không bị nóng hơn đáng kể so với phần dây xung quanh. Mối nối nóng là dấu hiệu của điện trở tiếp xúc cao và cần được xử lý ngay.

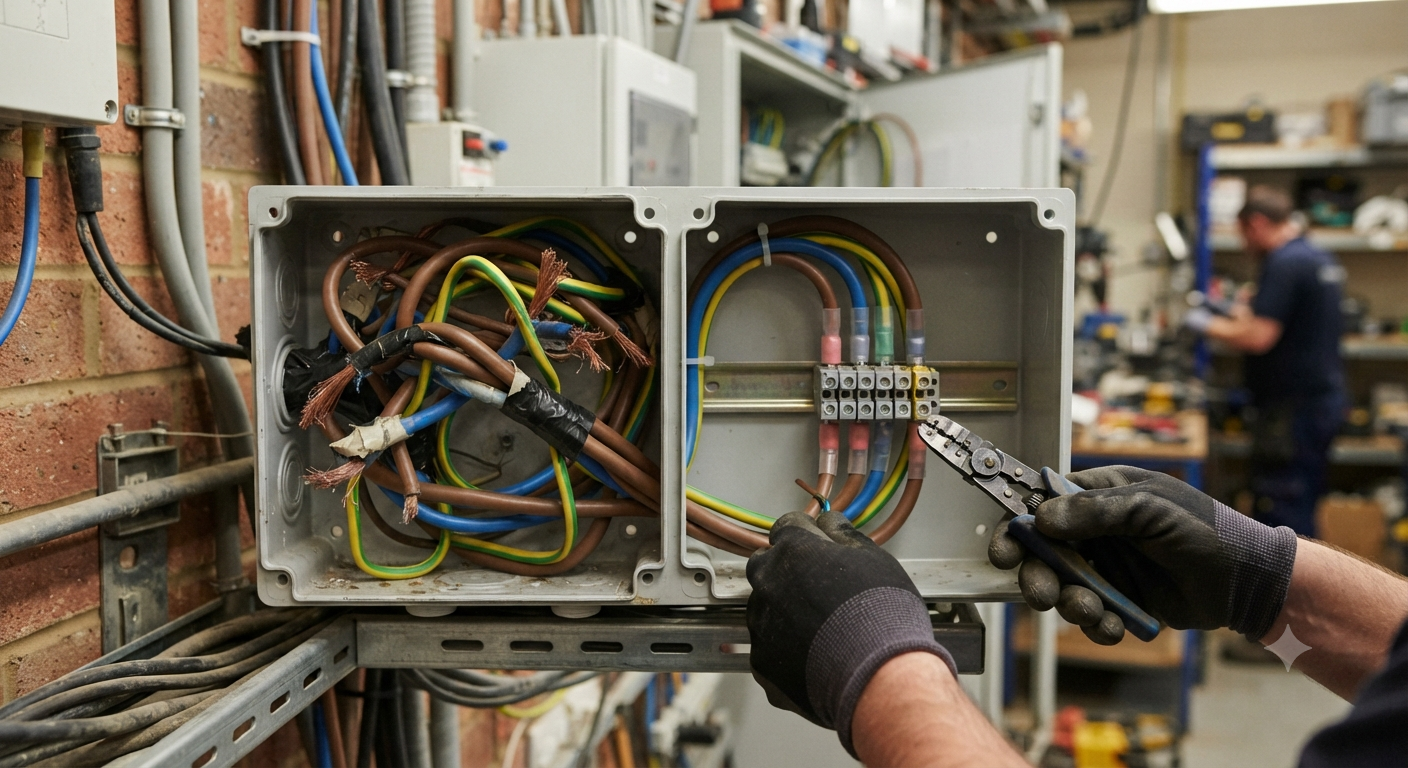

Những sai lầm thường gặp khi nối dây cáp và cách phòng tránh

Mặc dù việc nối dây cáp có vẻ đơn giản, nhiều người vẫn mắc phải những sai lầm có thể dẫn đến hậu quả nghiêm trọng:

• Tuốt vỏ quá nhiều hoặc quá ít: Tuốt quá nhiều làm lộ lõi dây không cần thiết, tăng nguy cơ chạm chập. Tuốt quá ít làm giảm diện tích tiếp xúc, gây mối nối yếu. * Phòng tránh: Sử dụng kìm tuốt dây đúng kích thước, tuốt đủ độ dài cần thiết.
• Xoắn không chặt hoặc không đều: Tạo ra các khe hở, làm tăng điện trở tiếp xúc và giảm độ bền cơ học. * Phòng tránh: Dùng kìm xoắn chặt và đều tay, đảm bảo các vòng xoắn khít.
• Không làm sạch lõi dây: Lớp oxit, dầu mỡ làm giảm khả năng dẫn điện. * Phòng tránh: Lau sạch lõi dây trước khi nối, có thể dùng giấy nhám mịn nếu lõi bị oxy hóa nặng.
• Cách điện sơ sài: Không quấn đủ lớp băng keo, quấn lỏng lẻo hoặc dùng băng keo kém chất lượng. * Phòng tránh: Quấn ít nhất 3-4 lớp băng keo điện chuyên dụng, quấn chặt và chồng mí nhau, đảm bảo không có khoảng trống.
• Nối sai loại dây: Nối dây đồng với dây nhôm trực tiếp có thể gây ăn mòn điện hóa. * Phòng tránh: Sử dụng kẹp nối chuyên dụng hoặc mối nối cos có khả năng nối hai loại kim loại khác nhau.
• Không kiểm tra sau khi nối: Bỏ qua bước kiểm tra là một sai lầm nghiêm trọng nhất, vì nó có thể để lại lỗi tiềm ẩn không được phát hiện. * Phòng tránh: Luôn thực hiện đầy đủ các bước kiểm tra cơ học và điện sau khi hoàn thành mối nối.

Kết luận: Nắm vững kỹ thuật để an tâm sử dụng điện

Thực hiện mối nối dây cáp điện chắc chắn và dễ kiểm tra là một kỹ năng cơ bản nhưng cực kỳ quan trọng đối với bất kỳ ai làm việc với hệ thống điện, dù là người dùng cuối hay kỹ thuật viên chuyên nghiệp. Bằng cách tuân thủ các nguyên tắc, chuẩn bị đầy đủ dụng cụ và áp dụng đúng kỹ thuật cho từng loại mối nối, bạn có thể tạo ra những kết nối an toàn, hiệu quả và bền bỉ. Đừng bao giờ đánh đổi sự an toàn và chất lượng chỉ vì sự vội vàng hay thiếu kiến thức. Hãy luôn ưu tiên thực hiện đúng quy trình để đảm bảo an toàn cho chính bạn, gia đình và toàn bộ hệ thống điện.
