Chiều dài tuyến cáp ảnh hưởng đến sụt áp và lựa chọn dây dẫn

Kính gửi quý anh/chị, trong lĩnh vực điện, việc đảm bảo một hệ thống vận hành ổn định, hiệu quả và an toàn luôn là ưu tiên hàng đầu. Một trong những yếu tố kỹ thuật thường bị bỏ qua nhưng lại có ảnh hưởng sâu rộng đến hiệu suất hệ thống chính là mối quan hệ giữa chiều dài tuyến cáp, sụt áp và quyết định lựa chọn dây dẫn. Bài viết này của CTY TNHH SX TM DV ĐIỆN THÁI DƯƠNG sẽ đi sâu phân tích vấn đề này, giúp quý anh/chị có cái nhìn toàn diện và đưa ra lựa chọn tối ưu cho công trình của mình.

Sụt Áp Là Gì Và Tại Sao Lại Quan Trọng?

Sụt áp (Voltage Drop) là hiện tượng giảm điện áp trên đường dây truyền tải điện từ nguồn đến tải tiêu thụ. Hiện tượng này xảy ra do dây dẫn có điện trở. Khi dòng điện chạy qua dây dẫn, một phần năng lượng sẽ bị tiêu tán dưới dạng nhiệt (theo định luật Joule), dẫn đến sự giảm sút điện áp cung cấp cho thiết bị ở cuối đường dây.

Tại sao sụt áp lại quan trọng? Bởi vì, nếu sụt áp quá mức cho phép, nó có thể gây ra hàng loạt vấn đề nghiêm trọng:

• Giảm hiệu suất thiết bị: Các thiết bị điện được thiết kế để hoạt động ổn định ở một mức điện áp nhất định. Sụt áp sẽ khiến chúng không nhận đủ điện áp định mức, dẫn đến hoạt động kém hiệu quả, giảm công suất, hoặc thậm chí không thể khởi động được. Ví dụ, một động cơ có thể giảm mô-men xoắn, đèn chiếu sáng có thể bị mờ đi.
• Tăng tổn thất năng lượng: Năng lượng bị mất đi do sụt áp biến thành nhiệt trên đường dây, gây lãng phí điện năng và làm tăng chi phí vận hành.
• Giảm tuổi thọ thiết bị: Việc hoạt động liên tục trong tình trạng điện áp thấp có thể làm tăng dòng điện tiêu thụ (để bù lại công suất), dẫn đến quá nhiệt và hỏng hóc sớm các bộ phận bên trong thiết bị, đặc biệt là các loại thiết bị điện dân dụng và công nghiệp nhạy cảm.
• Nguy cơ an toàn: Dây dẫn bị quá nhiệt do sụt áp và dòng điện tăng cao có thể gây hư hỏng lớp cách điện, tiềm ẩn nguy cơ chập cháy, mất an toàn cho hệ thống và người sử dụng.

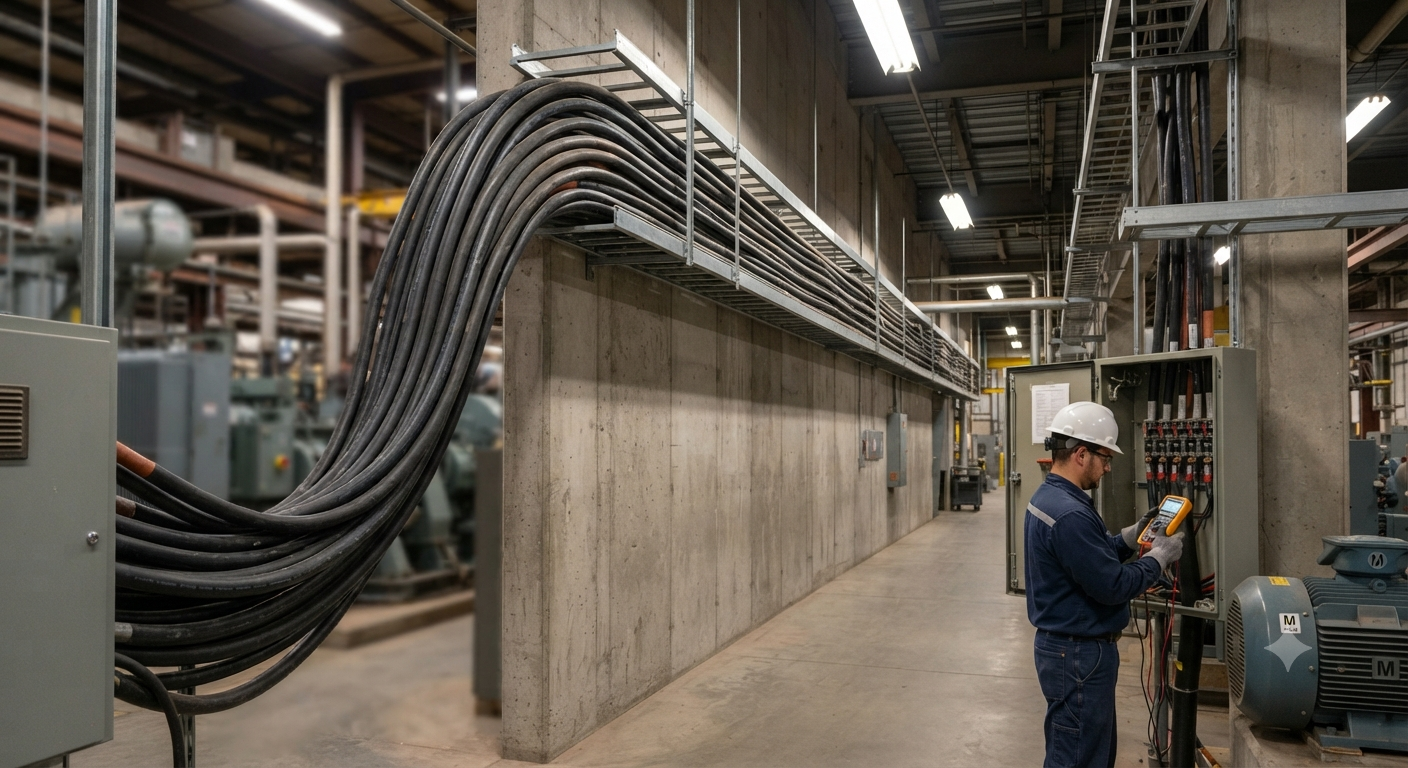

Chiều Dài Tuyến Cáp Ảnh Hưởng Đến Sụt Áp Như Thế Nào?

Mối quan hệ giữa chiều dài tuyến cáp và sụt áp là một trong những nguyên lý cơ bản của điện học. Điện trở của dây dẫn tỷ lệ thuận với chiều dài của nó và tỷ lệ nghịch với tiết diện. Điều này có nghĩa là, khi chiều dài tuyến cáp tăng lên, tổng điện trở của đường dây cũng sẽ tăng theo. Với cùng một dòng điện tải, sụt áp sẽ càng lớn khi điện trở của dây dẫn càng cao.

Về cơ bản, sụt áp trên một đường dây dẫn được tính bằng công thức đơn giản hóa: ΔU = I * R, trong đó:

• ΔU là độ sụt áp.
• I là dòng điện chạy qua dây.
• R là tổng điện trở của dây dẫn (tính theo Ohm).

Điện trở R lại phụ thuộc vào chiều dài (L), tiết diện (A) và điện trở suất (ρ) của vật liệu dây dẫn theo công thức R = ρ * (L/A). Từ đó, có thể thấy rõ rằng, chiều dài (L) là một yếu tố trực tiếp và quan trọng nhất ảnh hưởng đến giá trị điện trở, và qua đó là sụt áp.

Ngoài chiều dài, các yếu tố khác cũng tác động đến sụt áp bao gồm:

• Dòng điện tải (I): Dòng điện càng lớn, sụt áp càng cao.
• Tiết diện dây dẫn (A): Dây có tiết diện càng lớn (dày hơn) thì điện trở càng nhỏ, sụt áp càng thấp. Đây là yếu tố then chốt để lựa chọn dây dẫn.
• Vật liệu dây dẫn (ρ): Đồng (Copper) có điện trở suất thấp hơn nhôm (Aluminum), do đó dây đồng sẽ có sụt áp thấp hơn dây nhôm với cùng tiết diện và chiều dài.
• Nhiệt độ môi trường: Điện trở của kim loại tăng khi nhiệt độ tăng. Do đó, dây dẫn hoạt động trong môi trường nóng hơn sẽ có điện trở cao hơn và sụt áp lớn hơn.

Hướng Dẫn Lựa Chọn Dây Dẫn Phù Hợp Để Hạn Chế Sụt Áp

Để đảm bảo hệ thống điện hoạt động ổn định và hiệu quả, việc lựa chọn dây dẫn với tiết diện phù hợp là cực kỳ quan trọng, đặc biệt khi tuyến cáp có chiều dài đáng kể. Dưới đây là các bước cơ bản quý anh/chị cần xem xét:

Tính Toán Dòng Điện Tải

Đây là bước đầu tiên và cơ bản nhất. Quý anh/chị cần xác định tổng công suất của tất cả các thiết bị sẽ được kết nối vào tuyến cáp đó. Từ đó, tính toán được dòng điện tải tối đa (Imax) mà dây dẫn phải chịu đựng. Dòng điện này sẽ là cơ sở để chọn tiết diện dây dẫn an toàn và đúng chuẩn.

Xác Định Chiều Dài Tuyến Cáp Thực Tế

Đo đạc chính xác chiều dài từ điểm nguồn cung cấp đến điểm tải tiêu thụ xa nhất. Hãy nhớ rằng, trong một số hệ thống, dây dẫn cần đi theo nhiều đường vòng, gấp khúc hoặc qua các ống luồn, vì vậy chiều dài thực tế có thể lớn hơn đáng kể so với khoảng cách thẳng. Sai sót trong việc xác định chiều dài có thể dẫn đến tính toán sụt áp sai lệch.

Lựa Chọn Tiết Diện Dây Dẫn (Kích Thước Dây)

Sau khi có dòng điện tải và chiều dài, quý anh/chị cần tham chiếu các bảng chọn dây dẫn tiêu chuẩn hoặc sử dụng công thức tính toán sụt áp để xác định tiết diện phù hợp. Mục tiêu là chọn tiết diện dây dẫn đủ lớn để đảm bảo sụt áp không vượt quá giới hạn cho phép. Dây cáp điện có tiết diện lớn hơn sẽ có điện trở thấp hơn, giúp giảm sụt áp. Đây là giải pháp hiệu quả nhất để khắc phục sụt áp trên các tuyến cáp dài.

Xem Xét Vật Liệu Dây Dẫn

Phần lớn dây cáp điện trên thị trường được làm từ đồng hoặc nhôm. Dây đồng có khả năng dẫn điện tốt hơn, điện trở suất thấp hơn, do đó thường được ưu tiên cho các ứng dụng đòi hỏi hiệu suất cao hoặc khi cần giảm thiểu sụt áp trên cùng một tiết diện. Dây nhôm nhẹ hơn và rẻ hơn, nhưng cần tiết diện lớn hơn để đạt cùng mức độ dẫn điện như dây đồng. Quý anh/chị cần cân nhắc giữa hiệu suất, chi phí và yêu cầu kỹ thuật cụ thể.

Giới Hạn Sụt Áp Cho Phép

Các tiêu chuẩn quốc tế và quốc gia (ví dụ TCVN) thường quy định giới hạn sụt áp tối đa cho phép để đảm bảo an toàn và hiệu suất hệ thống. Trong các hệ thống chiếu sáng hoặc nguồn cung cấp cho động cơ, giới hạn sụt áp thường từ 2% đến 5% điện áp định mức. Việc tuân thủ các giới hạn này là bắt buộc để tránh các vấn đề đã nêu ở trên.

Ví Dụ Minh Họa Về Ảnh Hưởng Của Chiều Dài Cáp

Để quý anh/chị dễ hình dung, hãy xem xét một ví dụ đơn giản:

Giả sử quý anh/chị cần cấp nguồn cho một máy bơm công suất 2kW (2000W) với điện áp 220V. Dòng điện tải định mức sẽ khoảng 9.1A (I = P/U).

• Trường hợp 1: Máy bơm đặt gần nguồn (chiều dài cáp 10m). Nếu quý anh/chị sử dụng dây cáp điện có tiết diện 1.5mm², với chiều dài 10m, độ sụt áp có thể ở mức chấp nhận được, ví dụ khoảng 1-2%. Máy bơm sẽ hoạt động bình thường, hiệu suất tốt.
• Trường hợp 2: Máy bơm đặt xa nguồn (chiều dài cáp 100m). Cùng dây cáp điện tiết diện 1.5mm² và dòng điện 9.1A, độ sụt áp sẽ tăng lên đáng kể, có thể lên đến 10-20% hoặc hơn tùy vật liệu. Lúc này, điện áp đến máy bơm chỉ còn khoảng 176V - 198V. Máy bơm có thể hoạt động yếu, nóng, giảm tuổi thọ, hoặc thậm chí không khởi động được.

Để khắc phục sụt áp trong Trường hợp 2, quý anh/chị cần tăng tiết diện dây dẫn. Thay vì 1.5mm², có thể cần sử dụng dây 4mm² hoặc 6mm² (tùy thuộc vào loại cáp và điện trở suất thực tế) để đưa sụt áp về mức an toàn (ví dụ dưới 5%). Việc này sẽ tốn chi phí dây dẫn ban đầu cao hơn, nhưng đảm bảo hiệu suất, an toàn và tiết kiệm năng lượng về lâu dài.

Lời Khuyên Từ Chuyên Gia Khi Lắp Đặt Hệ Thống Điện

Để đảm bảo an toàn và hiệu quả tối đa cho hệ thống điện của mình, CTY TNHH SX TM DV ĐIỆN THÁI DƯƠNG khuyến nghị quý anh/chị:

• Luôn tính toán kỹ lưỡng: Đừng bao giờ bỏ qua bước tính toán sụt áp khi thiết kế hệ thống điện, đặc biệt là với các tuyến cáp dài hoặc tải lớn trong các hệ thống thiết bị điện công nghiệp hay dân dụng.
• Tham khảo ý kiến chuyên gia: Nếu quý anh/chị không chắc chắn về cách tính toán hoặc lựa chọn dây dẫn, hãy tham khảo ý kiến của các kỹ sư điện hoặc nhà cung cấp uy tín như ĐIỆN THÁI DƯƠNG.
• Sử dụng sản phẩm chất lượng: Lựa chọn dây cáp điện và các thiết bị điện từ các nhà sản xuất uy tín, có chứng nhận chất lượng để đảm bảo hiệu suất và an toàn tối đa.
• Kiểm tra và bảo trì định kỳ: Thường xuyên kiểm tra tình trạng dây dẫn, các mối nối và thiết bị để phát hiện sớm các dấu hiệu bất thường và có biện pháp khắc phục kịp thời.

Hiểu rõ ảnh hưởng của chiều dài tuyến cáp đến sụt áp và biết cách lựa chọn dây dẫn phù hợp không chỉ giúp tiết kiệm chi phí năng lượng mà còn đảm bảo an toàn, kéo dài tuổi thọ cho toàn bộ hệ thống điện của quý anh/chị. CTY TNHH SX TM DV ĐIỆN THÁI DƯƠNG luôn sẵn sàng đồng hành cùng quý anh/chị trong việc cung cấp các giải pháp và dây cáp điện chất lượng cao, đáp ứng mọi yêu cầu kỹ thuật.
